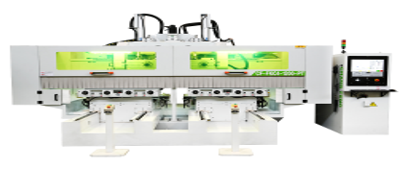

FKC4-1200-PT 双台面四工位五轴加工中心 Máy trung tâm gia công 5 trục bàn đôi

FKC4-1200-PT 双台面四工位五轴加工中心
Máy trung tâm gia công 5 trục bàn đôi
1.最大加工长度 chiều dài gia công tối đa:1200mm
2.工作台数量 số lượng bàn làm việc：2Nr
3.顶针间距 khoảng cách giữa các ：350mm
机械参数 thông số kỹ thuật:
①X轴行程hành trình trục X：1900mm       ②Y1轴行程hành trình trục Y1：1760mm
③Y2轴行程hành trình trục Y2：1760mm     ④Z轴行程hành trình trục Z：500mm
⑤C轴trục C（车铣轴trục phay）：连续旋转quay liên tục
工作电压 điện áp làm việc: 380V×3P，电力供应 điện áp cần : 380V/50HZ
安装电力输入 điện đầu vào: 28KW，压缩空气压力 áp suất khí nén : 6bar
吸尘口数量 số lượng miệng hút bụi: 8＂×1
电控箱尺寸 kích thước thùng điện: 1200L×600W×1800Hmm
安装外型尺寸 kích thuớ lắp đặt: 5300L×3400W×2800H（单位mm）
机器总质量 trọng lượng máy : 约7T
1.数控系统 hệ thống CNC: 台湾宝元 BAO YUAN TAIWAN M8260
2.加工电主轴 điện trục chính gia công :高性能高精度双头装刀
dao cắt hai đầu chính xác cao hiệu suất cao
1）功率 công suất：① S1-7.5KW/S6-9.5KW（高速双头主轴电机động cơ trục chính hai đầu tốc độ cao）
2）主刀轴夹刀嘴 miệng dao nẹp trục dao chính：ER32
3）刀轴转速 tốc độ quay trục dao： 4级
4）最高 tối đa 18000RPM/min
5）最大装刀外径 đường kính ngoài dao lắp đăt tối đa：ER32-￠D20mm
3.主轴固定箱 Hộp cố định trục chính:：
·为钢梁结构,经过2次回火后消除淬火产生内应力、提高塑性和韧性。
Đối với kết cấu dầm thép, sau 2 lần tôi luyện, ứng suất bên trong do tôi luyện được loại bỏ, đồng thời cải thiện độ dẻo và độ dai.
·具有表面光洁度好、强度好的特点。Nó có các đặc điểm của bề mặt hoàn thiện tốt và chịu lực tốt
·降低了主轴箱快速位移时的惯量，可以实现主轴箱的高速位移
Giảm quán tính của phần đầu trong quá trình dịch chuyển nhanh chóng, cho phép dịch chuyển ở tốc độ cao của phần đầu
4.活动顶针阻尼Giảm xóc chủ động:：
·团队自主研发活动顶针阻尼装置，可保证固定顶针与活动顶针同步旋转。
Nhóm đã phát triển một cách độc lập thiết bị giảm chấn có thể di chuyển, có thể đảm bảo chuyển động quay đồng bộ của ống cố định và ống có thể di chuyển.
·有效的解决了加工细长料时工件在加工过程中扭曲的问题
Giải quyết hiệu quả vấn đề phôi bị xoắn trong quá trình gia công khi gia công các vật liệu mảnh
