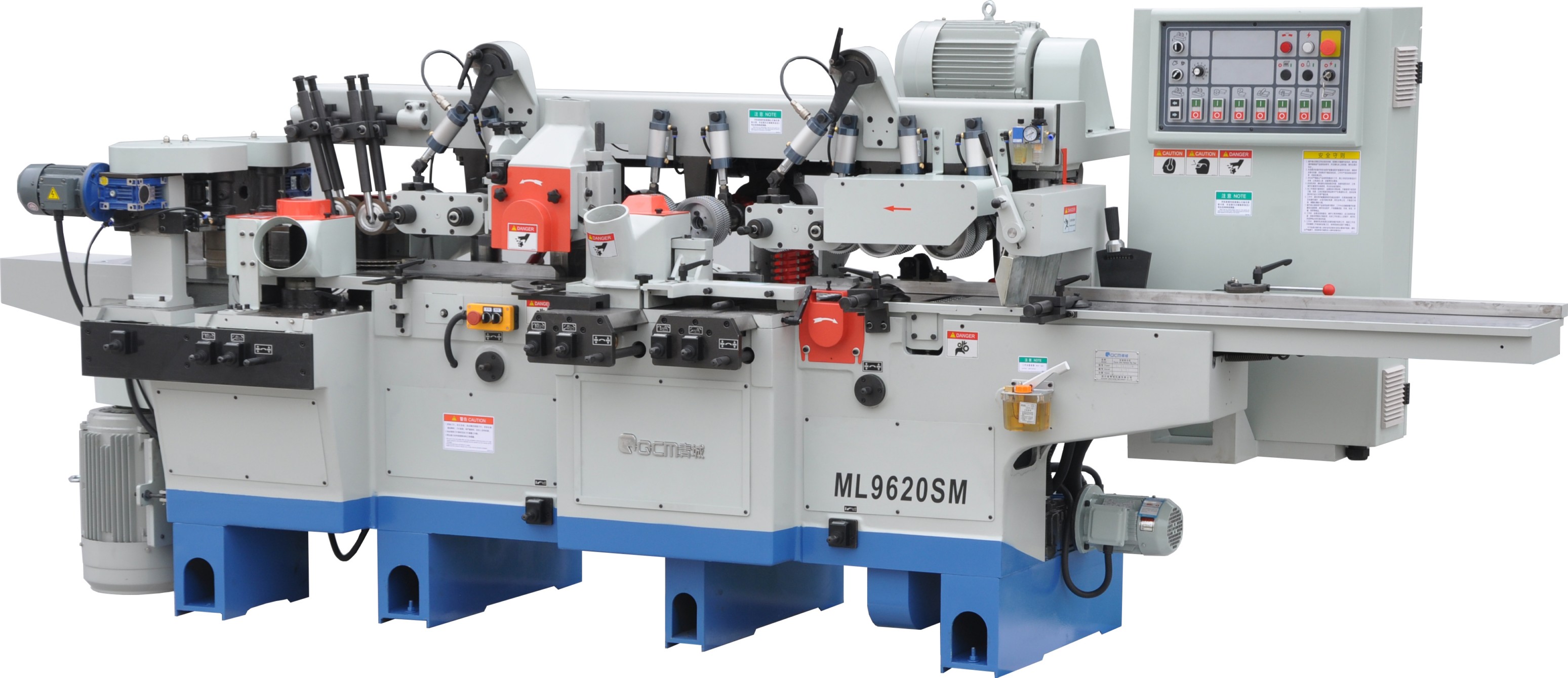

ML 9620 - SM 刨锯联合机（六轴） Máy bào cưa liên hợp(6 trục)
|
品名 |
单位 |
ML9620SM |
|
刨削宽度 Chiều rộng bào |
mm |
20-200 |
|
锯削宽度 Chiều rộng bào |
mm |
20-200 |
|
加工厚度 Chiều dày gia công |
mm |
10-120 |
|
最短工件长度（连续/断续） Chiều dài phôi ngắn nhất( lien tục/gian đoạn) |
mm |
650/480 |
|
活动工作台升降幅度 phạm vi nâng hạ bàn làm viêc |
mm |
6 |
|
活动限位条最大移动量 Phạm vi giới hạn di động lớn nhất |
mm |
6 |
|
刨刀轴转速 tốc độ trục dao bào |
r/min |
6800 |
|
锯轴转速 tốc độ xoay chuyển trục cưa |
r/min |
4000 |
|
送料速度 Tốc độ đưa phôi |
r/min |
6-30 |
|
锯轴直径 Đường kính trục cưa |
mm |
Φ 50 |
|
刨刀轴直径 Đường kính trục dao bào |
mm |
Φ 40 |
|
装刀直径 ĐK lắp dao : 第一下刀 dao dưới |
mm |
Φ125 / Φ152 |
|
左，右立刀 dao đứng trái phải |
mm |
Φ110-Φ180 |
|
上刨刀轴 Trục dao bào trên |
mm |
Φ110-Φ180 |
|
左右锯轴 trục cưa trái phải |
mm |
Φ180-Φ300 |
|
机床电机功率 công suất máy |
KW |
72.75 |
|
第一下刀 dao dưới |
KW |
5.5 |
|
左，右立刀 dao đứng trái phải |
KW |
2 x 7.5 |
|
上刨刀轴 Trục dao bào trên |
KW |
7.5 |
|
左右锯轴电机 Điện cơ trục cưa trải phải |
KW |
2 x 18.5 |
|
送料电机 Điện cơ đưa phôi |
KW |
5.5 |
|
横梁升降电机 xà ngang nâng hạ |
KW |
0.75 |
|
升降电机 điện cơ nâng hạ |
|
2 x 0.75 |
|
送料辊直径 Đường kính trục đưa phôi |
mm |
Φ140xΦ35x50 |
|
吸尘口直径(刨)Đường kính ống hút bụi Bào |
mm |
4xΦ120 |
|
吸尘口直径(锯) Đường kính ống hút bụi cưa |
mm |
2xΦ150 |
|
机床外形尺寸Kích thước |
cm |
442x155x172 |
|
机床重量 Trọng lượng |
Kg |
4000 |
