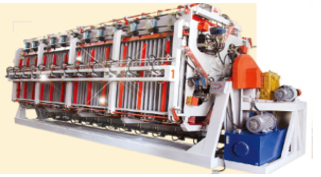

MZ1362-4液压式四面旋转拼板机 Máy ghép cảo quay 4 mặt thủy lực

MZ1362-4液压式四面旋转拼板机
Máy ghép cảo quay 4 mặt thủy lực
1、技术参数（基本配置）Thông số kỹ thuật (cấu hình cơ bản)
1.1. 工作台尺寸 kích thước bàn làm việc：6200×1500×160mm
1.2. 最大加工尺寸 kích thước gia công tối đa：6200×1300×150mm
2. 液压系统配置 cấu hình hệ thống thủy lực
2.1 液压系统最大压力 áp suất tối đa hệ thống thủy lực：16Mpa
2.2 上压油缸直径及数量Đường kính và số lượng ben áp suất trên：Φ80 mm×14只/面
2.3 测压油缸（见图）直径及数量 Đường kính và số lượng ben đo áp suất (xem hình)：Φ40mm×14只cái/面mặt
2.4 测举油缸（见图）直径及数量 Đường kính và số lượng ben đo nâng (xem hình)：Φ63 mm×2只cái/面mặt
2.5 油缸密封圈产地为德国。油缸在22Mpa测试压力下20分钟 内无泄漏 Phốt ben dầu được sản xuất tại Đức. Ben dầu không bị rò rỉ trong vòng 20 phút dưới áp suất thử nghiệm 22Mpa
2.6 液压阀产地为：德国技术，北京生产
Xuất xứ van thủy lực: Công nghệ Đức, sản xuất Bắc Kinh
2.7 设备配有自动补压系统。当工件受压变形时，可以保证工件 所受的压力始终处于初始设定压力值，系统压力保持稳定 Thiết bị được trang bị hệ thống bù áp tự động. Khi phôi bị ép biến dạng, có thể đảm bảo rằng áp suất trên phôi luôn ở giá trị áp suất cài đặt ban đầu và áp suất hệ thống vẫn ổn định
2.8 当系统压力为最大（16Mpa），加工工件受力面积为 （长6200×厚150）时。工件受压可达到15000Kg/㎡ Khi áp suất hệ thống lớn nhất (16Mpa), diện tích chịu lực gia công phôi là (dài 6200 × dày 150). Áp suất phôi có thể đạt 15000Kg/㎡
3、 电机 Motor/động cơ
3.1 液压系统主电机产地为德国，功率为7.5KW Động cơ chính hệ thống thủy lực được sản xuất tại Đức với công suất 7,5KW
3.2 旋转电机功率为3KW Công suất của động cơ quay là 3KW
4、  油泵：主油泵产地为中国，排量为36L/min Bơm dầu: Bơm dầu chính được sản xuất tại Trung Quốc, với lượng dịch chuyển 36L / phút
5、 工作台转速 tốc độ bàn làm việc：0.5r/min
