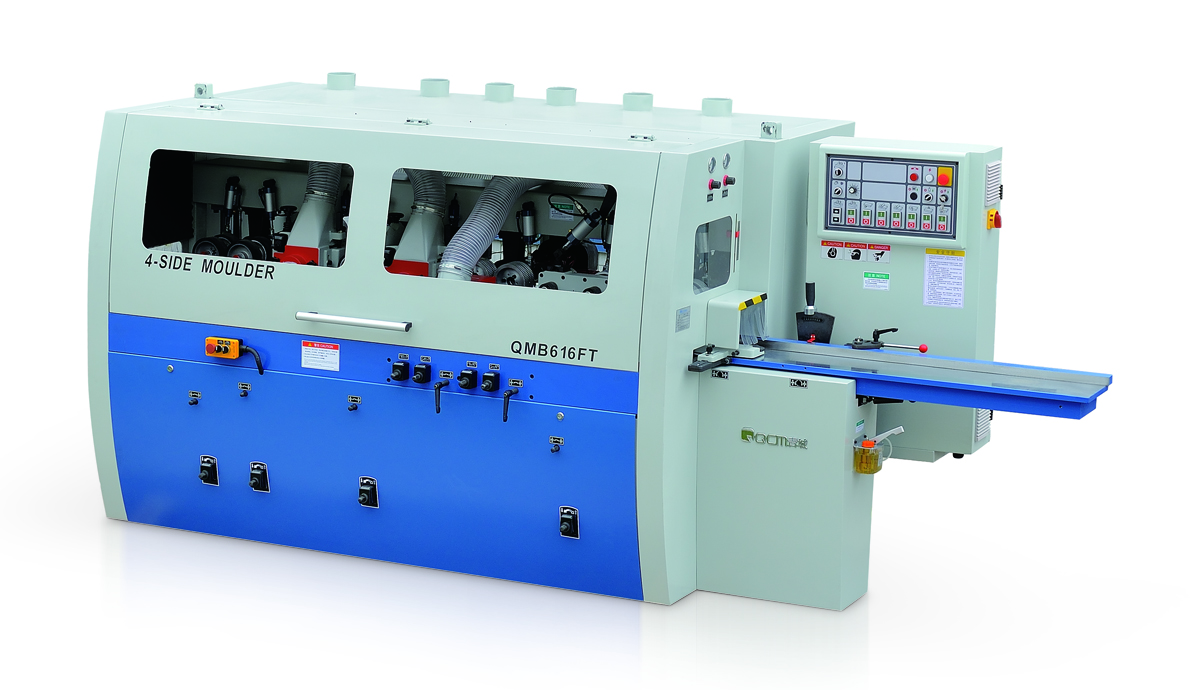

QMB 616 - FT 带护罩系列 Dòng máy bào có nắp bảo hộ
|
品名 |
单位 |
QMB616FT |
QMB516ST |
QMB516ET |
QMB418ET |
|
最大加工宽度 Chiều rộng gia công lớn nhất |
mm |
160 |
160 |
160 |
180 |
|
最小加工宽度 Chiều rộng gia công nhỏ nhất |
mm |
20 |
20 |
20 |
20 |
|
最大加工厚度 Chiều sâu gia công lớn nhất |
mm |
100 |
100 |
100 |
100 |
|
最小加工厚度 Chiều sâu gia công nhỏ nhất |
mm |
8 |
8 |
8 |
8 |
|
刀轴总数 Trục dao |
pcs |
6 |
5(上) |
5 |
4 |
|
刀轴转速 Tốc độ trục dao xoay |
r/min |
6800 |
6800 |
6800 |
6800 |
|
送料速度 Tốc độ đưa phôi |
m/min |
8~33 |
8~33 |
8~33 |
8~33 |
|
刀轴直径 Đường kính trục dao |
mm |
Φ40 |
Φ40 |
Φ40 |
Φ40 |
|
装刀直径 Đường kính dao |
mm |
|
|
|
|
|
第一下刀 Dao 1 dưới |
mm |
Φ125 |
Φ125 |
Φ125 |
Φ125 |
|
修边刀 Dao cưa cạnh |
mm |
Φ152 |
Φ152 |
Φ152 |
Φ152 |
|
右立刀 Dao phải |
mm |
Φ115-Φ170 |
Φ115-Φ170 |
Φ115-Φ170 |
Φ115-Φ170 |
|
左立刀Dao trái |
mm |
Φ115-Φ170 |
Φ115-Φ170 |
Φ115-Φ170 |
Φ115-Φ170 |
|
第一上刀 Dao 1 trên |
mm |
Φ105-Φ150 |
Φ105-Φ150 |
Φ105-Φ150 |
Φ105-Φ150 |
|
第二上刀Dao 2 trên |
mm |
Φ105-Φ150 |
Φ105-Φ150 |
/ |
/ |
|
第二下刀 Dao 2 dưới |
mm |
Φ105-Φ150 |
/ |
Φ105-Φ150 |
/ |
|
电机总功率 Công suất |
(KW) |
32KW/41HP |
26.5KW/34.5HP |
25.3KW/33.5HP |
21.3KW/28HP |
|
压料轮尺寸 Kích thước lực ép phôi |
mm |
Φ140xΦ35x50 |
Φ140xΦ35x50 |
Φ140xΦ35x50 |
Φ140xΦ35x50 |
|
排屑管直径 Đường kính ống |
mm |
Φ120 |
Φ120 |
Φ120 |
Φ120 |
|
机床外形尺寸Kích thước |
mm |
3880x1600x1700 |
3830x1600x1700 |
3430x1600x1700 |
3200x1600x1680 |
|
机床重量 Trọng lượng| |
( Kg) |
3800 |
3300 |
3100 |
2800 |
