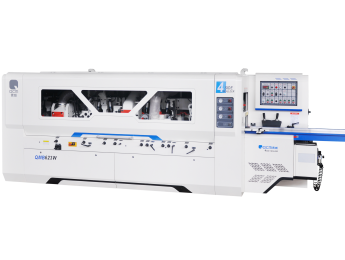

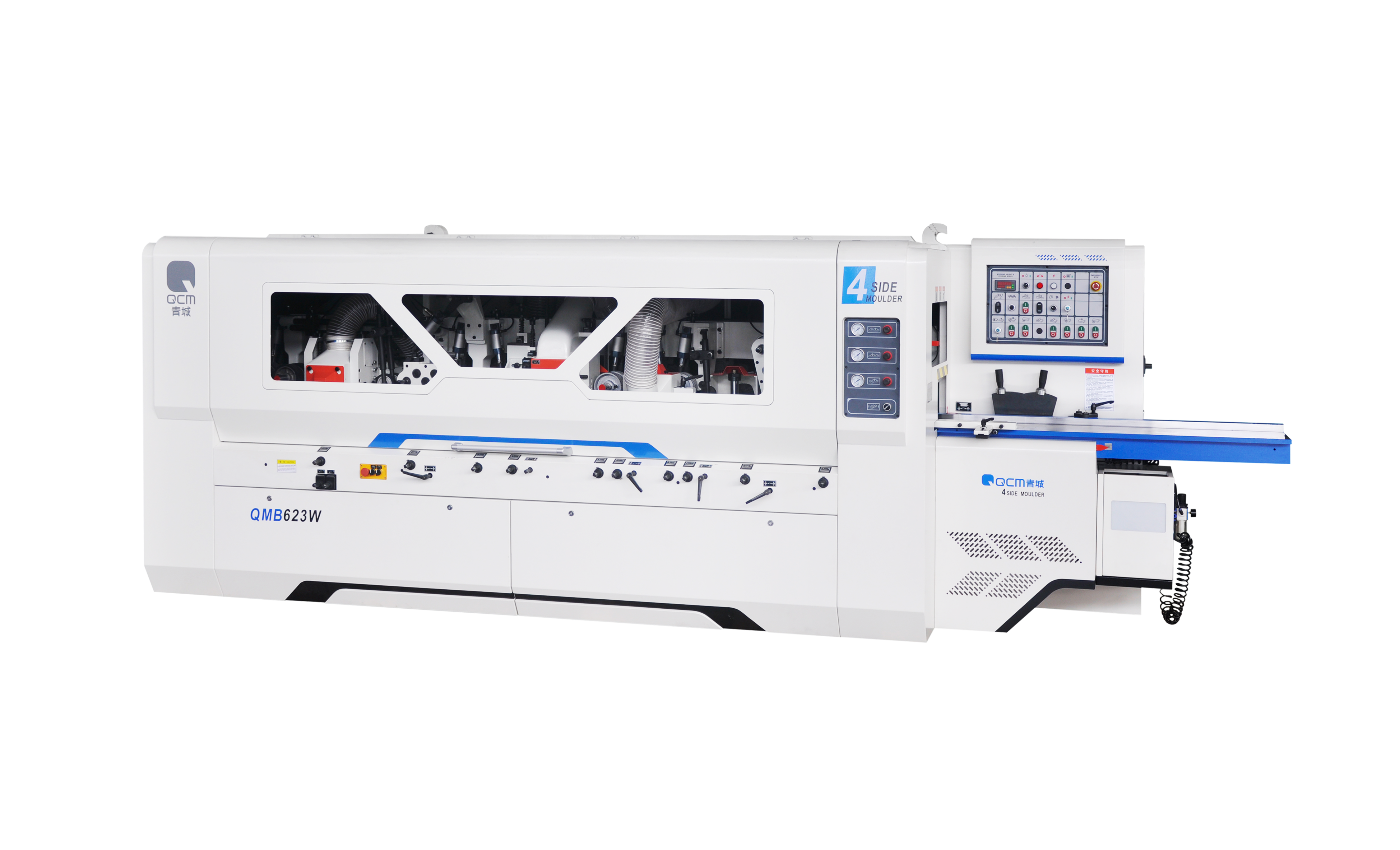

QMB523W/ QMB 623W/ QMB723W 四面木工刨床(带万能轴）Máy bào 4M ( có trục đa năng)
|
名 称 |
单位 |
QMB523W |
QMB623W |
QMB723W |
|
最大加工宽度 Chiều rộng gia công lớn nhất |
mm |
230 |
230 |
230 |
|
最小加工宽度 Chiều rộng gia công nhỏ nhất |
mm |
20 |
20 |
20 |
|
最大加工厚度 Chiều sâu gia công lớn nhất |
mm |
160 |
160 |
160 |
|
最小加工厚度 Chiều sâu gia công nhỏ nhất |
mm |
8 |
8 |
8 |
|
刀轴总数 Trục dao |
|
4+1 |
5+1 |
6+1 |
|
刀轴转速 Tốc độ trục dao xoay |
r/min |
6800 |
6800 |
6800 |
|
送料速度 Đường kính trục dao |
m/min |
6～36 |
6～36 |
6～36 |
|
刀轴直径 Đường kính dao |
mm |
Φ40 |
Φ40 |
Φ40 |
|
装刀直径 Đường kính lắp dao |
mm |
|
|
|
|
第一下刀 Dao dưới thứ nhất |
mm |
Φ125 |
Φ125 |
Φ125 |
|
修边刀 dao tỉa |
mm |
Φ152 |
Φ152 |
Φ152 |
|
右立刀 Dao đứng phải |
mm |
Φ108-Φ200 |
Φ108-Φ200 |
Φ108-Φ200 |
|
左立刀 Dao đứng trái |
mm |
Φ108-Φ200 |
Φ108-Φ200 |
Φ108-Φ200 |
|
第一上刀 Dao trên thứ nhất |
mm |
Φ108-Φ170 |
Φ108-Φ170 |
Φ108-Φ170 |
|
第二上刀 Dao trên thứ hai |
mm |
/ |
/ |
Φ108-Φ170 |
|
第二下刀 Dao dưới thứ hai |
mm |
/ |
Φ108-Φ200 |
Φ108-Φ200 |
|
万能轴 trục vạn năng |
mm |
Φ108-Φ160 |
Φ108-Φ160 |
Φ108-Φ160 |
|
电机总功率 Công suất mô tơ |
KW |
38.25KW/51HP |
47KW/63HP |
57KW/73HP |
|
万向轴旋转角度 Gốc độ trục xoay |
|
360° |
360° |
360° |
|
压料轮尺寸 Kích thước trục ép |
mm |
Φ140xΦ35x50 |
Φ140xΦ35x50 |
Φ140xΦ35x50 |
|
排屑管直径 Đường kính ống hút bụi |
mm |
Φ150 |
Φ150 |
Φ150 |
|
机床外形尺寸Kích thước |
mm |
4680x1860x1830 |
5190x1860x1830 |
5830x1860x1830 |
|
机床重量 Trọng lượng |
Kg |
5500 |
6000 |
6800 |
